SolidCAM osnovni glodački moduli
- 2.5 osno programiranje CNC glodalica
- AFRM - Automatsko prepoznavanje i obrada džepova, rupa, otvora i obaranje ivica
- 4/5 osna indeksna mašinska obrada

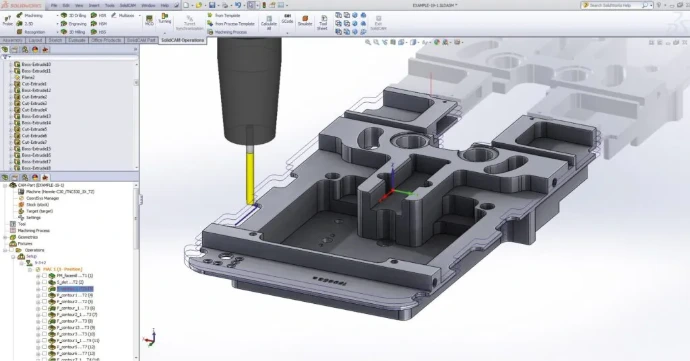

SolidCAM 2.5D Milling
Osnovni modul za programiranje CNC glodalica
Simultana dvoosna obrada u ravni (XY ravan), dok je kretanje po trećoj osi (Z osa) poziciono. Podržava profilno glodanje, izradu džepova i žljebova, pravilnih konusnih površina, bušenja i izradu navoja.
Prema statistikama, preko 75% svih delova u mašinskoj obradi glodanjem mogu se svrstati u prizmatične delove i 2.5 osna obrada je najčešće sve što vam je potrebno za definisanje tehnologije obrade za ovu klasu delova.
Ovakva obrada se karakteriše simultanim dvoosnim kretanjem u ravni (XY ravan), dok je kretanje po trećoj osi (Z osa) poziciono. Podržava profilno glodanje, izradu džepova i žljebova, pravilnih konusnih površina ili površina pod nagibom, kao i bušenje.

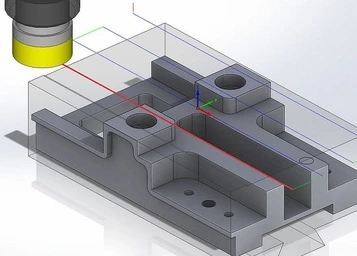

Čeona obrada
(Face Milling)

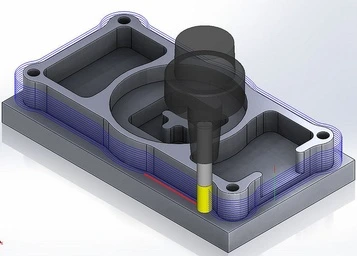

Profilna obrada
(Profile Milling)

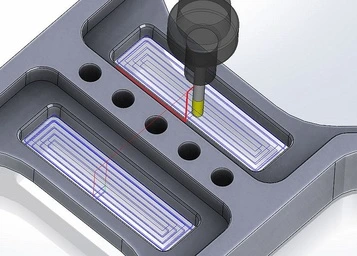

Obrada džepova
(Pocket Milling)

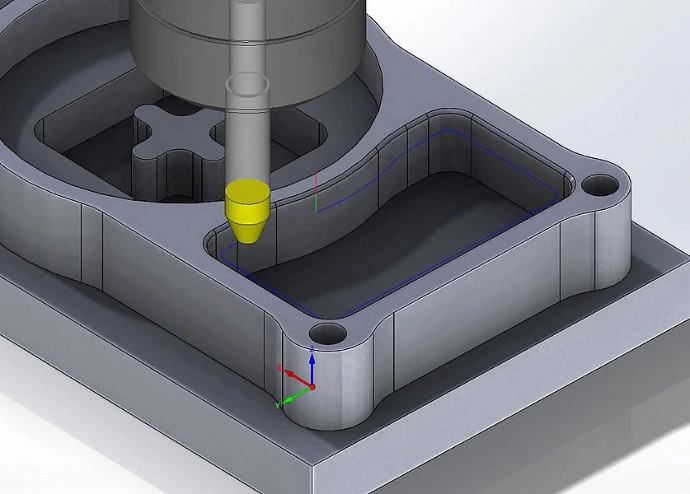

Obaranje ivica
(Chamfer)

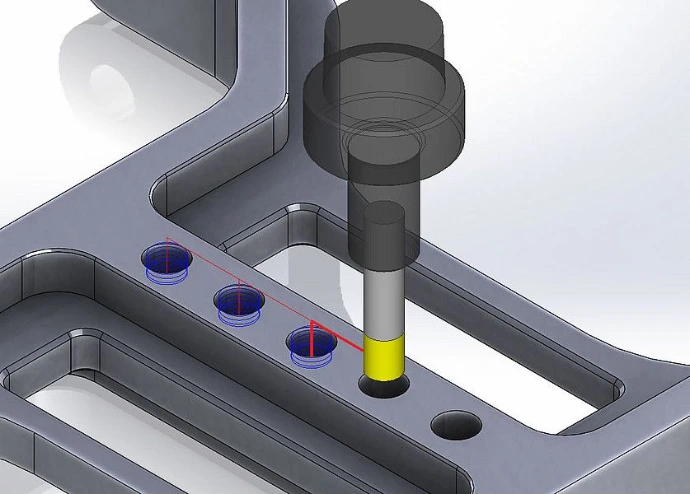

Bušenje i urezivanje navoja
(Drilling)

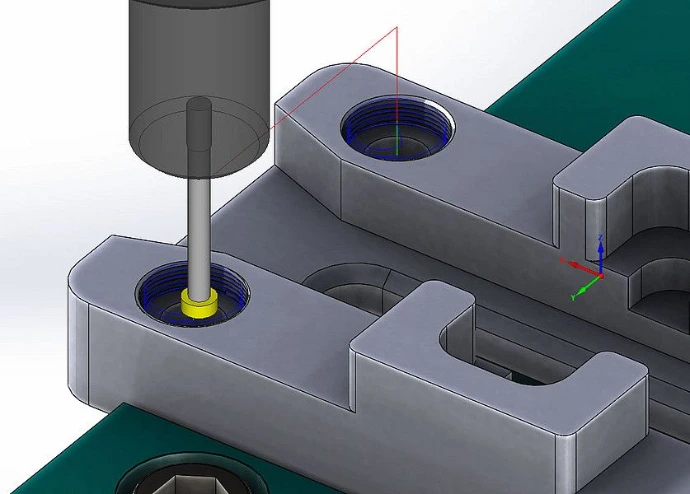

Glodanje navoja
(Thread Milling)

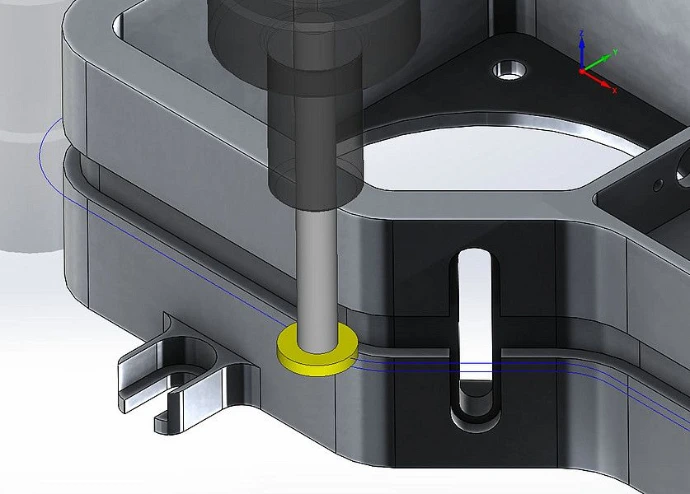

Obrada T glodalima
(T-Slot Machining)

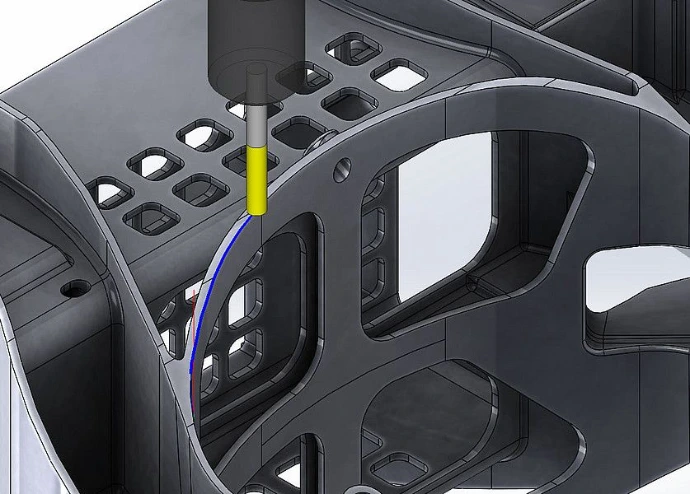

Konturna 3D obrada
(3D Contour)

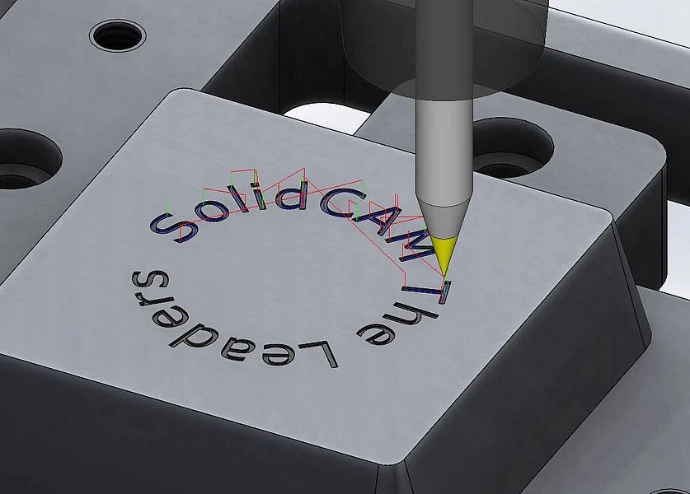

Graviranje
(Engraving)

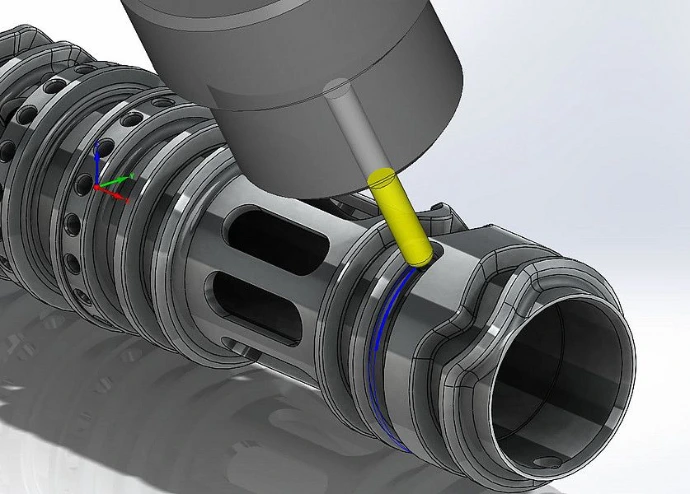

Radijalno glodanje
(C-Axis Wrap)

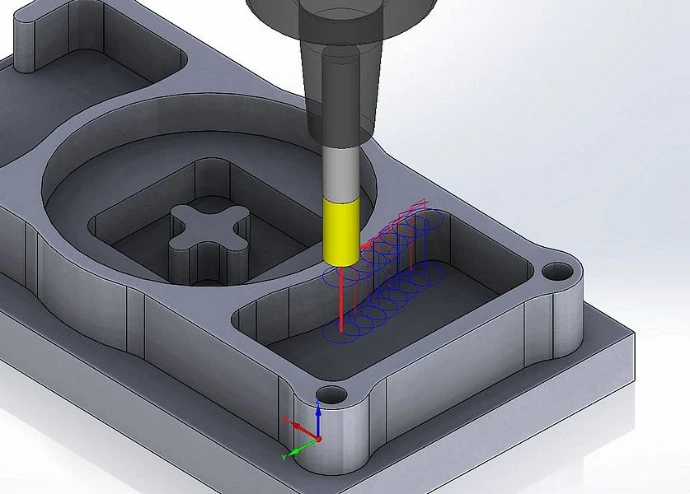

REST Material Machining

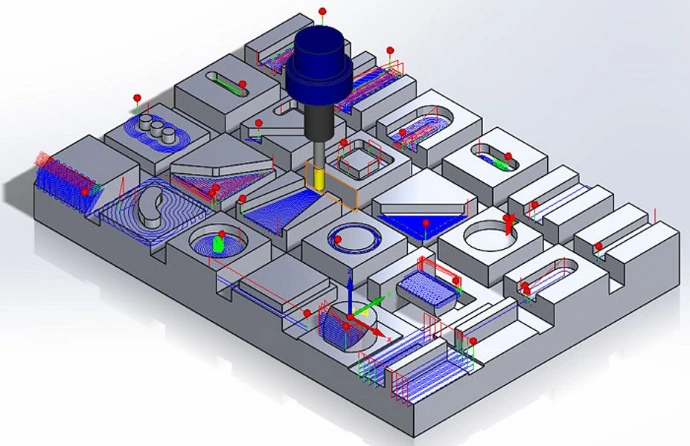

Obrada standardnih formi
(Cycle Toolbox)
SolidCAM AFRM
Automatsko prepoznavanje džepova i otvora
Automatic Feature Recognition and Machining - Automatsko prepoznavanje i obrada džepova, otvora, obaranje ivica. Klasifikovanje formi prema tipu, dubini i orijentaciji. Automatski izbor tehnologije prema unapred definisanim pravilima i standardu.
Dodatna opcija u okviru osnovnog glodačkog SolidCAM modula je automatsko prepoznavanje džepova i otvora sa definisanjem tehnologije za pomenute tehnološke forme. To znači da SolidCAM može da uskladišti znanje po kome će kad prepozna otvor prečnika 30mm, automatski definisati poziciju i dubinu obrade za zabušivač, burgiju manjeg prečnika, burgiju većeh prečnika i razvrtač, ukoliko je otvor tolerisan.
Na primer, ako na ploči koju obrađujemo imamo preko 100 otvora različitih prečnika i dubina, SolidCAM će definisati kompletnu tehnologiju obrade za manje od 5 minuta.

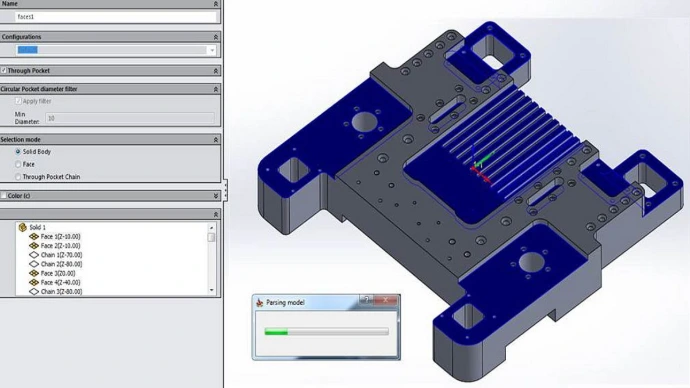

Prepoznavanje džepova
Automatsko prepoznavanje svih džepova na komadu i njihovo klasifikovanje prema tipu (Otvoreni, Zatvoreni, Prolazni).

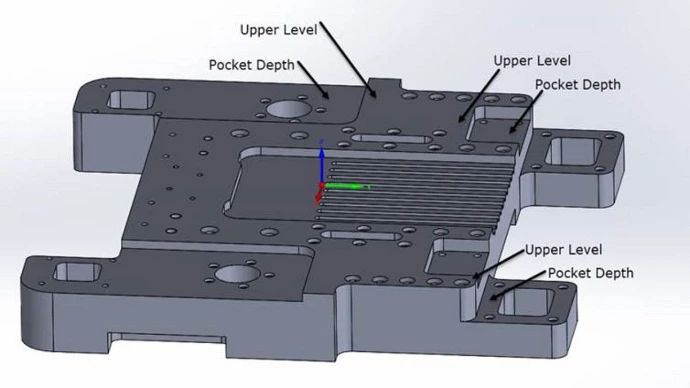

Obrada džepova
Sistem omogućava detekciju svih potrebnih parametara džepova (nivoa obrade, dubine džepova) i definsianje strategije obrade i parametara obrade.

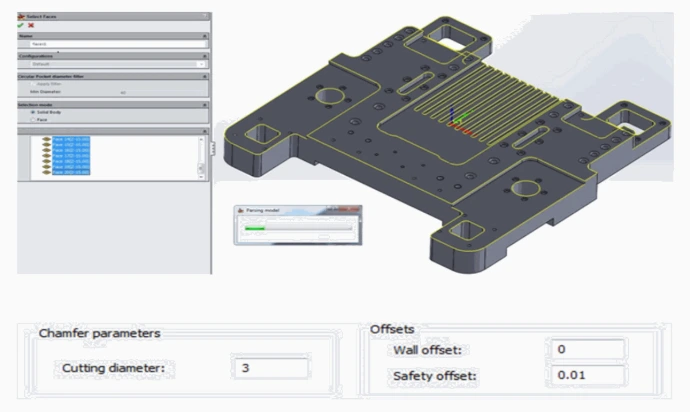

Prepoznavanje ivica i njihovo obaranje
Sistem prepoznaje sve ivice koje je potrebno oboriti i omogućava korisniku da definiše dimenzije. Moguće je definisati dimenziju ivice i prečnik sa kojim će se obaranje vršiti.

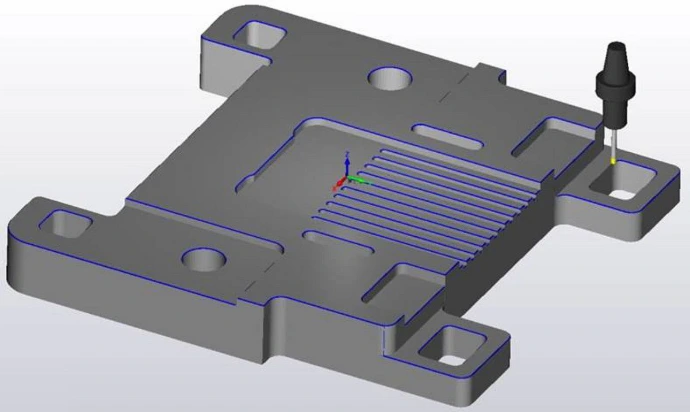

Automatska obrada/obaranje ivica
SolidCAM automatski generiše putanju za obaranje ivice i izbegava vertikalne površine, vrši proveru eventualne kolizije alata i nosača alata sa komadom.

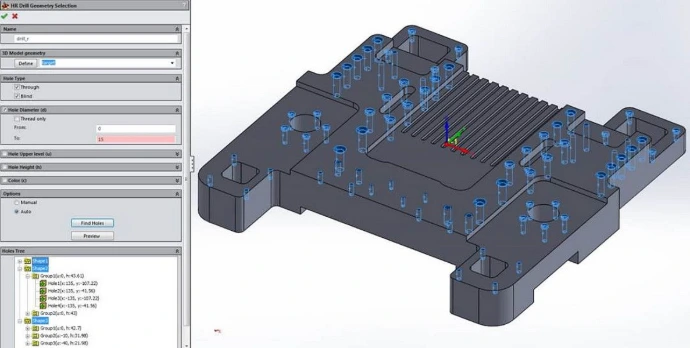

Automatsko prepoznavanje otvora/rupa
Grupisanje rupa prema prečniku i dubinu rada i obrade jednim alatom. Mogućnost zabušivanja svih rupa/otvora u jednoj operaciji jednim alatom za zabušivanje.

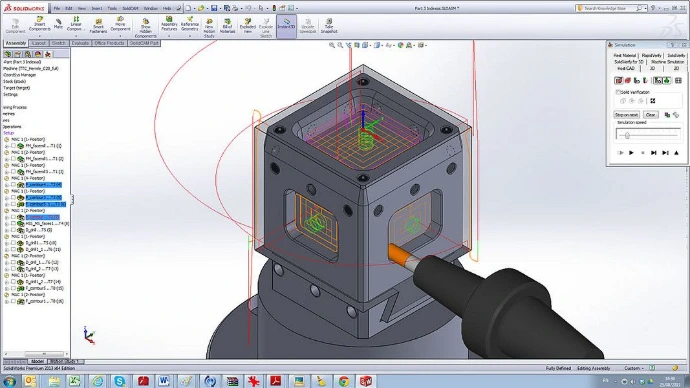

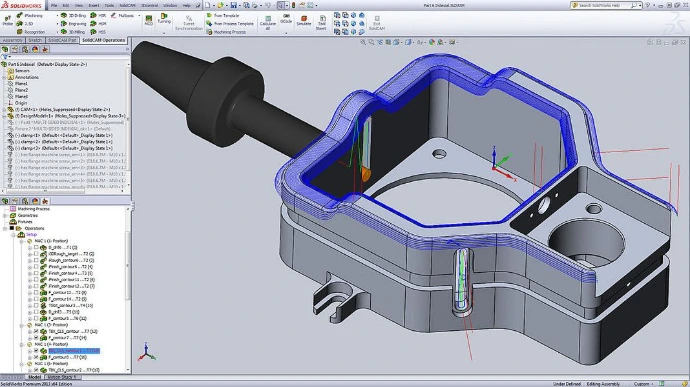

SolidCAM Indexial 4/5-Axis Milling
4-osna i 5-osna indeksna obrada (poziciona obrada)
SolidCAM 2.5D modul je sve što vam je potrebno kako biste programirali 4-osne i 5-osne mašine, ali za obradu prizmatičnih površina, gde su 2 ose simultane a preostale 3 ose pozicione ili indeksne.
SolidCAM podržava i 4/5 osnu indeksnu obradu, i omogućava korisnicima brz i efikasan način programiranja višestrane obrade.
Korisnici koji imaju 4-osne i 5-osne obradne centre koje koriste za višestranu obradu delova će koristiti ovaj modul. Ako vam je potrebna simultana 4-osna ili 5-osna obrada, biće vam potrebni dodatni 4-osni (obrada spirale na cilindru) ili 5-osni (lopatica turbine) simultani moduli.
SolidCAM Indexial 4/5-Axis Milling
Kako programirati 4/5 osnu poziconu obradu
- Definišite koordinatni sistem samo na osnovu označene površine, i nastavite sa programiranjem vašeg dela.
- SolidCAM-ov pristup “select a face and machine” je najbrži metod za indeksno programiranje.
- Coordinate System manager vrši praćenje svih podataka potrebnih za određivanje orijentacije svakog alata.
- Solid Verify simulacija prikazuje nosače alata i stezne pribore, zajedno sa procesom uklanjanja materijala za sve operacije obrade.
- SolidCAM pruža korisniku efikasan i jednostavan način programiranja na različitim stranama dela.
SolidCAM Indexial 4/5-Axis Milling

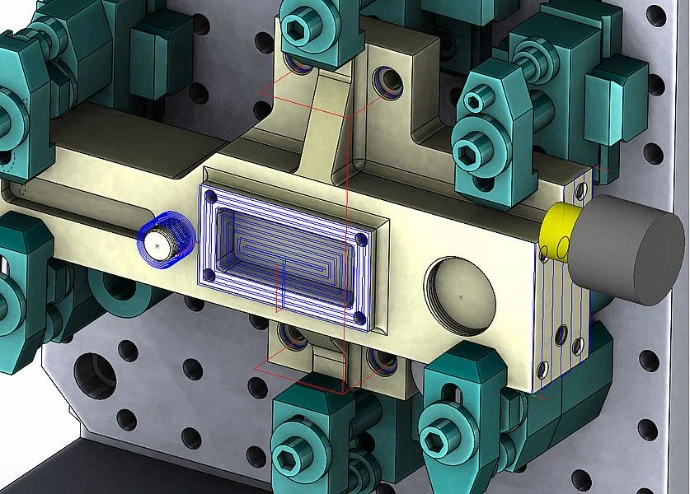

Efikasan G-Kod za mašine sa 4 ili 5 osa
- SolidCAM nudi nekoliko različitih opcija za dobijanje efikasnog G-Koda bez grešaka za višeosne mašine.
- SolidCAM postprocesori su postavljeni tako da upravljaju svim rotacijama i work offset pomeranjima eliminišući potrebu za definisanjem nekoliko work offset-a na mašini.
- SolidCAM upravlja kontrolerima koji interno određuju rotacije, kao i kontrolerima kod kojih postprocesor mora da upravlja rotacijama.
- Za kontrolere sa naprednim ravanskim rotacijama ili koordinatnim rotacionim funkcijama, SolidCAM postprocesori takođe mogu upravljati ovim internim CNC funkcijama. Ukoliko mašina ne poseduje ove funkcije, korisnici mogu uneti lokaciju predmeta obrade u SolidCAM-u, koji će zatim sam izvršiti G-Kod transformacije za svaku rotaciju.
- SolidCAM ideologija za indeksiono glodanje je jednostavna: od softvera do G-koda proces je isti i za indeksijalnog glodanje i za prosto jednostrano glodanje. Korisnik ne koristi specijalne funkcije ili trikove u okviru softvera, već uvek primenjuje iste procedure.
