SigmaTEK i Solfins predstavljaju
SigmaDSTV SW eksport za generisanje NC1 fajlova u SolidWorks softveru
Integracija SolidWorks 3D CAD softvera sa SigmaTEK rešenjima za proizvodnju - SigmaNEST, SigmaTUBE, itd.
Radite automatski po industrijskim standardima
SigmaDSTV SW je eksport plug-in za generisanje NC1 fajlova direktno u SolidWorks softveru.
Uz integraciju sa najpopularnijim 3D CAD softverskim rešenjem za mašinsko projektovanje SigmaDSTV proces generisanja NC1 fajlova čini sastavnim delom kompletnog SigmaTEK rešenja uz mogućnost integracije sa vašim ERP sistemom.
DSTV NC1 standard
Osnova automatizovane proizvodnje čelika
DSTV (Deutscher Stahlbau-Verband) format je ključna veza između digitalne konstrukcije proizvoda i fizičke proizvodnje u obradi čelika. Ovaj standard, nezavistan od proizvođača mašina, omogućava jednostavan prenos 3D CAD modela u precizne instrukcije za različite CNC mašine, rešavajući potrebu industrije za povezanošću i automatizovanim radnim tokovima.
DSTV standard

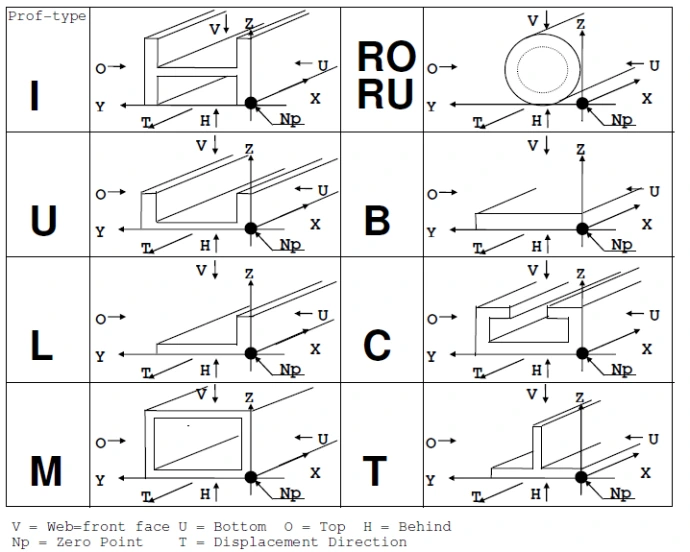

DSTV standard je osnova automatizovane proizvodnje čelika DSTV NC1 format, razvijen od strane Nemačkog udruženja za čelične konstrukcije, definiše:
- Geometriju strukturnih elemenata (grede, ploče, profile)
- Uputstva za obradu (šeme bušenja, konture za sečenje i obradu)
- Metapodatke o materijalu (tip, količina, napomene za proizvodnju)
Struktura fajla koristi:
- AK blokove za spoljne konture
- IK blokove za unutrašnje oblike
- BO blokove za pozicije rupa i proreza
- KO blokove za markere i obeležavanje
